Thiết bị ghép kênh quang SDH/MSPP STM-1/STM-4/STM-16: H9MO-LMFIT

Thiết bị tách ghép kênh quang SDH: H9MO-LMFIT

H9MO-LMFIT là một trong những thiết bị tách ghép kênh quang chính được sản xuất bởi công ty Huahuan – China, MetroEdge-Express, trong dòng sản phẩm SDH / MSPP, H9MO-LMFIT phát triển trên nền tảng SDH / MSPP cấp độ tàu sân bay, nhỏ gọn, hiệu quả, chi phí. Được thiết kế cho các ứng dụng trong metro và truy cập mạng, cung cấp dịch vụ truyền dẫn TDM và các dữ liệu khác của các nhà cung cấp dịch vụ một cách hiệu quả.

H9MO-LMFIT thiết kế gồm 4 khe cắm, hỗ trợ các giao diện khác nhau: Card quang STM-1, Card E1, Card Ethernet (EoS VCAT) và Card V.35. Khả năng kết nối chéo của bo mạch chính là 504 × 504 VC-12 (8 × 8VC-4), cho phép các dịch vụ thêm / thả không chặn giữa các giao diện khác nhau. Hỗ trợ truyền các dịch vụ SDH, PDH và Ethernet và V.35 N * 64K   trong cùng một thiết bị. Hỗ trợ dung lượng kết nối chéo 2048 * 2048 64K (Full 64E1) bằng cách sử dụng Card FDXC64. Với ma trận kết nối chéo dung lượng lớn, H9MO-LMFIT có thể được cấu hình như là ADM, TM và REG. Nó phù hợp với nhiều cấu trúc liên kết mạng như điểm nối điểm, mạng chuỗi, mạng vòng, trung tâm và mạng lưới.

Thiết bị tách ghép kênh quang SDH: H9MO-LMFIT

Hỗ trợ 1 + 1 MSP, bảo vệ SNCP

Kênh quản lý có thể là DCC / E1 / VC12

Internal clock/external clock/line clock/clock holdover

Dịch vụ Ethernet hỗ trợ đóng gói GFP, nối ảo VC12 và LCAS, PVlan, 802.1Q Vlan

H9MO-LMFE hỗ trợ các dịch vụ trên các cổng khác nhau:

STM-1 (Có sẵn sợi đơn)

FE (Điện và Quang)

1 / V, 35

Thông số thiết bị tách ghép kênh quang SDH H9MO-LMFIT

Giao diện SDH

Tối đa: 8 giao diện quang STM-1 (sử dụng 4 card F155-DO)

Kết nối: SC/PC/SFP

Spec: S-1.1,S-1.2, L-1.1, L-1.2, giao diện quang 2 chiều có thể được hỗ trợ

Card dịch vụ (4 khe cắm chung):

F155-O: Card STM-1 quang đơn

F155-DO: Card STM-1 quang đôi

F155-SFP: Card quang STM-1 đôi, SFP

F4xE1: Card giao diện 4E1 (75Ohm)

F8xE1: Card giao diện 8E1 (75Ohm hoặc 120Ohm)

FFE201: 2 FE over 1 VCG trunks (EoS),No LCAS

FFE201L: 2 FE over 1 VCG trunks (EoS), LCAS

FFE201E: 2 FE over 1 (1~16)E1 trunks (EoE)

FFE401: 4 FE over 1 VCG trunks (EoS)

FFE404: 4 FE over 4 VCG trunks (EoS)

FFE404E: 4 FE over 4(1~16)E1 trunks (EoE),LFP

FFE404SE: 4 channels of N ×64K Sub-Ethernet

FFX404: 4 Fx over 4 VCG trunks (EoS)

F2XV35: 2 card giao diện V.35  (framed hoặc unframed)

FDXC64: Full  64E1 DXC (2048×2048 64k cross-connect)

Giao diện PDH:

E1: tương thích với chuẩn G.703,G.823, 2.048Mbps, HDB3

Tối đa E1: 24E1 (Three F8XE1 cards support)

Ethernet:

Giao diện: 10/100Base-Tx, tương thích IEEE 802.3

Tối đa giao diện FE: 12 FE (Three FFE404 cards support)

Đóng gói: ITU-T G.7041 (GFP)

V.35:

Tối đa giao diện: 6 * V.35 interfaces (N×64K) (Three F2XV35 cards support), DCE/DTE.

Công suất kết nối chéo:

Low  order VC12: 504×504  VC12

Quản Lý:

Giao thức: SNMP hoặc Q3

Giao diện: 10Base-T and RS232 RS485

Giao diện EOW: Standard socket RJ11

LCD hiển thị: hỗ trợ

Kích thước: 1U: 440 × 44 ×230 (mm)

Nguồn cấp: -48V DC or 220V AC or dual power supply +24VDC

Tiêu hao: ≤15W

Nhiệt độ hoạt động: 5°C~45°C

Độ ẩm trung bình: ≤90 %(non-condensing)

Trọng lượng: ≤3.5 kg

Cổng Quang STM-1:

Tốc độ: 155520kbit/s 4.6ppm

Mã hóa: Scrambled NRZ

Cổng E1:

Tốc độ: 2.048 Mbps ± 50 ppm

Mã hóa: HDB3

Kết nối: BNC (4 E1/8 E1 interface board), RJ-48 C (4 E1/8 E1/16 E1 interface board)or CC4 (16 E1 interface board)

Trở kháng: RJ48C: mặc định: 75 tùy chọn /T: 120 BNC: 75

Số lượng cổng: 0, 4, 8,16

Cổng V.35:

Tốc độ: Framed Nx64kbps, 1≤N≤31; Unframed 2048kbit/s

Chế độ làm việc: DCE, DTE selectable

Kết nối: giao diện DB15

Số cổng: 1 hoặc 2

Cổng quản lý/ cổng ethernet:

Tốc độ: 2M~100M

Giao diện: kênh đơn

Tốc độ: 100 Base-Tx / 10 Base-Tx full-duplex/half-duplex

Multichannel Ethernet: auto-negotiation, 100 Base-Tx full-duplex

Chế độ truyền: EoS or EoE selectable

MTU: EoS: can set for 2000 or 2032 bytes, EoE: fixed 2032bytes

Kết nối RJ45

Số cổng: 2 hoặc 4

Timing:

Internal, STM-1 line, E1 tributary line

Tương thích chuẩn: TU-T G.703, G.704, G.707, G.736, G.781, G.783, G.784, G.798, G.803, G.811, G.813, G.823, G.825, G.826, G.841, G.957, G.7041, G.7042, IEEE802.3, 802.1Q, 802.1P, O.150

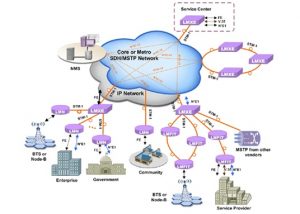

Mô hình ứng dụng của bộ ghép kênh quang SDH:
