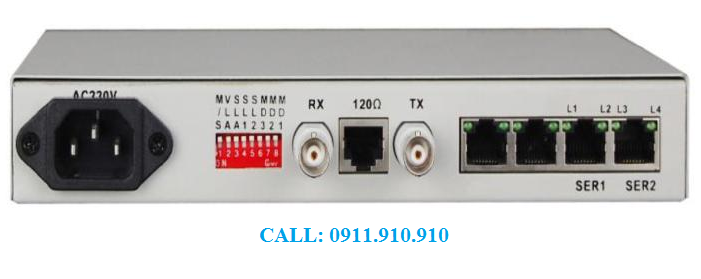

Bộ chuyển đổi E1 sang 4 cổng RS232/485/422 BD-E1-4RS232/485/422

Bộ chuyển đổi E1 sang 4RS232

BD-E1-4RS232/485/422 là bộ chuyển đổi giao diện E1 G.703 sang 4 kênh RS232 hoặc RS485/RS422 của hãng Baudcom-China sản xuất. Giao diện DCE có thể kết nối với thiết bị DTE hoặc DCE, tín hiệu RS232/485/422 có thể truyền không đồng bộ với tốc độ từ 0 ~ 115200Kbps.

Thiết bị giúp giải quyết vấn đề khoảng cách kết nối giữa các tín hiệu nối tiếp, tốc độ truyền dữ liệu, ngoài ra nó có thể giải quyết vấn đề nhiễu điện từ, nhiễu vòng nối đất và hư hỏng do sét. Thiết bị cải thiện đáng kể độ tin cậy, bảo mật của dữ liệu.

Bộ chuyển đổi E1 sang 4 cổng nối tiếp RS232/485/422 được sử dụng trong các ứng dụng công nghiệp, kiểm soát lưu lượng và quá trình truyền dữ liệu khác nhau, đặc biệt trong Ngân hàng, Điện lực và các ngành công nghiệp tự động hóa khác.

Chức năng chính bộ chuyển đổi E1 sang RS232/482/422

Thiết kế theo chip IC bản quyền

Hỗ trợ 3 đường RS232 (TXD,RXD,GND),  kiểm soát luồng CD,DSR,CTS

Có 3 chế độ Loop Back: E1 interface Loop Back (ANA)、RS232/485/422 interface Loop Back(DIG)、Command the remote RS232/485/422 interface Loop Back(REM)

Hỗ trợ cắm nóng RS232/RS485/RS422, hỗ trợ kết nối thiết bị DTE or DCE

Kênh truyền RS232/RS485/RS422 dữ liệu nối tiếp đồng bộ đạt tốc độ 0Kbps-57600Kbps

Kiểm tra mã ngẫu nhiên, dễ dàng mở thêm line, sử dụng như 2M BER Tester

Chế độ bảo vệ cổng nối tiếp IEC61000-4-5 (8/20μS)

Chế độ DM(Differential Mode): 6KV, Impedance (2 Ohm), CM(Common Mode): 6KV, Trở  kháng (2 Ohm)

Trở kháng: 75 Ohm hoặc 120 Ohm

Có thể kết nôi  E1 serial converter (A) — E1 fiber optic Modem (B) — fiber serial Modem (C) topology

Nguồn AC 220V, DC-48V, DC+24V, DC Power and Polarity-Free

Cổng E1

Tốc độ: 2.048Mbps

Mã hóa : HDB

Chuẩn giao diện: ITU-T G.703

Trở kháng E1: 75ohm(unbalance) and 120ohm(balance)

Kết nối: dual coax BNC and 120-ohm twisted-pair (RJ45)

Jitter tolerance: finer than G.742 and G.823

Đồng hồ: internal clock, line clock

Cổng RS232/RS485/RS422

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

Tín hiệu

RS-422: TXD+, TXD-, RXD+, RXD-, Signal Ground

RS-485 4 wires: TXD+, TXD-, RXD+, RXD-, Signal Ground

RS-485 2 wires: Data+(Correspond TX+), Data-(Correspond TX-), Signal Ground

RS-232: RXD, TXD, Signal Ground

Nguồn nuôi

Dải nguồn rộng, làm việc ổn định

DC-48V, dải DC-36V ~ DC-72C

AC220V, dải AC165V ~ AC240V

Công suất tiêu thụ: <= 3 Watts

Môi trường hoạt động

Nhiệt độ hoạt động: 0C đến 50 C

Nhiệt độ lưu trữ: -20 C đến + 70 C

Độ ẩm tương đối: 95%

Chứng nhận chất lượng: CE, FCC, RoHS, UL508 (pending)

Ứng dụng

Thông tin đặt hàng

BD-E1-RS232/AC     Bộ chuyển đổi E1 sang RS232,220VAC

BD-E1-RS485/DC     Bộ chuyển đổi E1 sang RS485/422, -48VDC

BD-E1-4RS232/AC   Bộ chuyển đổi E1 sang 4 cổng RS232, 220VAC

BD-E1-4RS485/AC   Bộ chuyển đổi E1 sang 4 cổng RS485/422, 220VAC

BD-E1-4RS232/DC   Bộ chuyển đổi E1 sang 4 cổng RS232, -48VDC

BD-E1-4RS485/DC   Bộ chuyển đổi E1 sang 4 cổng RS485/422, -48VDC
