Thiết bị truyền dẫn quang SDH 1646

Thiết bị truyền dẫn quang SDH 1646

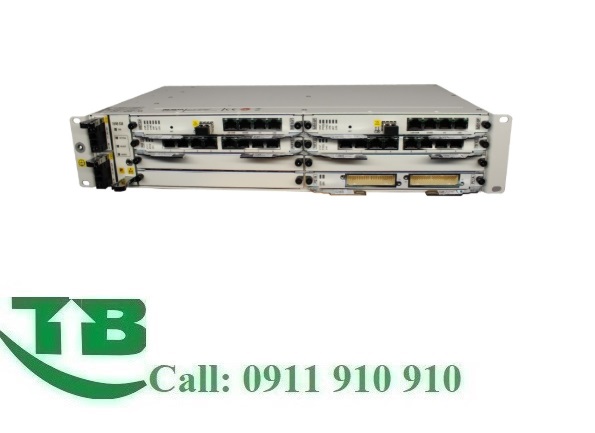

1646  thuộc dòng thiết bị truyền dẫn quang SDH của hãng Alcatel-Lucent  sau đó bán cho hãng NOKIA – Phần Lan sản xuất và phát triển. Dòng thiết bị truyền dẫn, ghép kênh quang đa dịch vụ SDH gồm 3 model chính: 1646SM, 1646SMC và 1646SMC (AC Temp Hardened) chúng cung cấp các dịch vụ kết nối TDM và Ethernet cho các khách hàng đầu cuối với dụng lượng kết nối cao, số lượng cổng kết nối đa dạng và mức tiêu thụ điện năng thấp, khả năng cung cấp kết nối quang tốc độ cao lên đến STM-16, Fast Ethernet/Gigabit Ethernet (FE/GigE) và phân cấp số cận đồng bộ (PDH). NOKIA 1646 SM và NOKIA 1646 SMC mang lại khả năng hoàn vốn đầu tư nhanh chóng cho các nhà cung cấp dịch vụ cố định hoặc không dây và doanh nghiệp trong bất kỳ ứng dụng mạng nào.

Chức năng chính

Thiết kế với dung lượng cao, tính khả dụng cao, CPE nhỏ gọn

Card giao diện chung giúp giảm thiểu thiết bị dự phòng

Giao diện E1, E3/T3, STM- 1/4/16 theo chuẩn ETSI

Giao diện FE/GigE

Bảo vệ SDH với Bảo vệ kết nối mạng con (vốn có) (SNCP/I) và SNCP (không xâm nhập) (SNCP/N), bảo vệ phân đoạn đa kênh tuyến tính (MSP 1+1) và phân đoạn đa kênh – bảo vệ mạng chia sẻ vòng (MSSPRing)

Chuyển mạch Ethernet và chất lượng Dịch vụ (QoS)

Dịch vụ đường dây Ethernet (E-Line) và mạng LAN Ethernet (E-LAN)

Ứng dụng bảo vệ tuyến tính Ethernet (ELP) và bảo vệ vòng Ethernet (ERP)

Chịu nhiệt tốt để triển khai lắp đặt ngoài trời

Mở rộng giá trị và độ bền của mạng SDH với các vòng truy cập tốc độ cao hơn và các dịch vụ Ethernet

CPE tiết kiệm chi phí cho các dịch vụ có biên lợi nhuận cao (Ethernet và đường truyền riêng)

Ethernet, SDH và bảo vệ thiết bị hỗ trợ các ứng dụng quan trọng, luôn hoạt động

Giảm đáng kể chi phí đầu tư (CAPEX) với các mạch tích hợp ứng dụng chuyên biệt (ASIC) tích hợp mới nhất

Giảm chi phí vận hành (OPEX) với mức tiêu thụ điện năng thấp và diện tích sử dụng nhỏ

Được quản lý bởi Hệ thống Quản lý Quang (OMS) NOKIA 1350 để quản lý toàn diện trên nền tảng cung cấp đa dịch vụ (MSPP), Mạng Truyền tải Gói (PTN) và Mạng Ghép kênh Phân chia Sóng (WDM).

Thông số kỹ thuật

Ma trận kết nối chéo:

+ 136 x 136 STM-1 equivalent fully non-blocking SDH matrix (HO)

+ 32 x 32 STM-1 equivalent fully non-blocking SDH matrix (LO)

Giao diện main chính:

+ 1646 SM:  1 x STM-1/4/16

+ 1646 SMC: 2 x STM-1/4/16, 21 x E1, 8 x FE (transparent)

Các cạc tùy chọn:

Khe cạc đường dây

1646 SM: 6

1646 SMC: 2

+ 2 cạc STM-1

+ 4 cạc STM-1

+ 2 cạc STM-4

+ 42 cạc E1

+ 3 cạc E3/T3

+ 1 cạc GigE (transparent)

+ 8 cạc FE (L2 switching)

Giao diện ethernet:

E-Line, E-LAN and transparent Ethernet services

VLAN tagging (IEEE 802.1Q) • QinQ (IEEE 802.1ad)

ELP (ITU-T G.8031) • ERP (ITU-T G.8032)

Spanning tree (STP, RSTP) • Link aggregation (IEEE 802.3ad)

LCAS (ITU-T G.7042)

Giám sát lỗi và hiệu xuất (ITU-T Y.1731, IEEE 802.1ag)

Giám sát lớp liên kết (IEEE 802.3ah)

Định hình lưu lượng (three classes, eight queues)

Kiểm soát và đo lường lưu lượng (two-rate, threecolor)

Giám sát hiệu xuất Ethernet

Chế độ bảo vệ SDH:

+ SNCP/I, SNCP/N

+ Linear MSP 1+1

+ MS-SPRing

Chế độ dự phòng (chỉ dành cho model 1646SM)

+ Dự phòng nguồn

+ Dự phòng main chính

Đồng bộ hóa:

+ STM-n, E1 ports

+ External 2 Mb/s and 2 MHz inputs/outputs

+Priority and quality (SSM) synchronization algorithms

Quản lý mạng:

+ NOKIA 1350 OMS

+ TL1

Nguồn cấp:

+ Nguồn DC: -48 to -60 V DC

+ Nguồn AC: 100 V AC to 220 V AC (chỉ dành cho model 1646 SMC)

Tiêu hao nguồn: 1646 SM: 60 W, 1646 SMC: 20 W, 1646 SMC (AC): 54.7 W

Tiêu hao nguồn tối đa: 1646 SM: 120 W, 1646 SMC: 40 W, 1646 SMC (AC): 57 W

Kích thước:

1646 SM (H*W*D): 88.9 mm (3.50 in), 442 mm (17.40 in), 220 mm (8.66 in)

1646 SMC (H*W*D): 44.5 mm (1.75 in), 442 mm (17.40 in), 220 mm (8.66 in)

1646 SMC (AC) (H*W*D): 44.5 mm (1.75 in), 442 mm (17.40 in(, : 220 mm (8.66 in)

Môi trường làm việc:

+ Nhiệt độ hoạt động:

1646 SM: -5°C to +45°C (23°F to 113°F), ETS 300 019, Class 3.2

1646 SMC: -5°C to +45°C (23°F to 113°F), ETS 300 019, Class 3.2

1646 SMC (AC Temp Hardened): – 10°C to +65°C (14°F to 149°F), ETS 300 019, Class 3.2

+ Môi trường lưu trữ: ETS 300 019, Class 1.2

+ Môi trường truyền dẫn: ETS 300 019, Class 2.2

+ Chế độ bảo vệ: ESD/EMC: ETS 300 386, Class A “Telecommunications center”

+ EN 50121 “ứng dụng đường sắt”

Mã part và chức năng
Mô tả
3KC17985AA Khung thiết bị RSA-1646 2U SHELF
3KC17989AA Main board 2U
3KC17993AA 2 nguồn DC -48/-60V
3KC17997AA Cạc FAN
3KC18001AA Cạc dịch vụ
3KC17957AB Cạc 42 cổng E1/T1 120ohm
3KC17961AB Cạc 42 cổng E1/T1 75ohm
3KC17965AB Cạc 3 cổng  E3/T3
3KC17969AC Cạc 1 cổng 100Mb/s EOS
3KC17973AC Cạc chuyển mạch 8 cổng 100Mb/s EOS
3KC17953AB Cạc 2 cổng STM-1 SFP
3KC17977AB Cạc 2 cổng STM-4 SFP
3KC18142AA Cạc 4 cổng STM-1
3AL97348AA Box HK bên ngoài
NA SFPs
NZ XFPs
