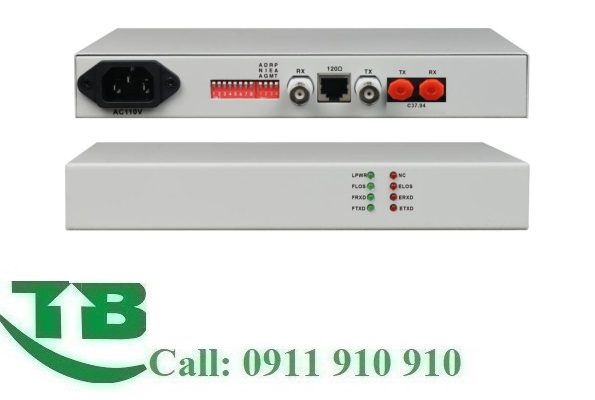

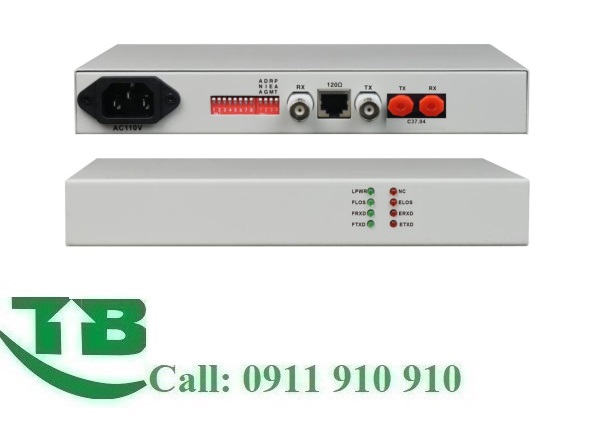

Bộ chuyển quang điện C37.94 sang E1 GIS-E1C37
Bộ chuyển quang điện C37.94 sang E1 GIS-E1C37
GIS-E1C37 là bộ chuyển đổi quang điện IEEE C37.94 sang E1 được công ty chúng tôi nhập khẩu và phân phối tại thị trường Việt Nam. Thiết bị hỗ trợ ứng dụng kết nối điểm tới điểm, bộ chuyển đổi quang điện GIS-E1C37 chuẩn giao diện Quang IEEE C37.94 sang E1 có chức năng khôi phục đồng hồ giúp cho các kênh truyền IEEE C37.94 qua mạng E1 / SDH luôn được ổn định.
Ứng dụng phổ biến nhất của bộ chuyển đổi quang điện IEEE C37.94 sang E1 giúp truyền dữ liệu IEEE C37.94 cũ qua mạng E1 giữa hai trạm biến áp. Bằng cách lắp đặt bộ chuyển đổi GIS-E1C37, các giao diện IEEE C37.94 hiện có từ các rơ le bảo vệ (F87L, SEL311L …) có thể được truyền qua mạng E1 mà không cần phải thay thế Rơle IEEE C37.94 dễ dàng kết nối với các trạm đầu xa. Thiết bị cung cấp giao diện 1 cổng quang C37.94 và 1 giao diện E1 (2.048 Mbit / s) (Điện G.703)
GIS-E1C37 được thiết kế tuân thủ các tiêu chuẩn và thông số kỹ thuật IEC-61850-3, EMI, EMC, …đảm bảo thiết bị hoạt động và làm việc tốt trong môi trường công nghiệp, khí hậu khắc nghiệt như là các trạm biến áp.
Chức năng chính
Chuyển đổi Quang IEEE C37.94 sang E1
Kết nối các Relay/ Rơle có cổng Quang chuẩn C37.94 với nhau qua đường truyền dẫn E1
Cho phép truyền qua các thiết bị truyền dẫn E1: PDH, SDH, G.SHDSL …
Giao diện E1 hỗ trợ BNC 75ohm và RJ45 120ohm
Tuân theo chuẩn ITU-T G.703, G.704 và IEEE C37.94
Tùy chọn nguồn AC 220V, DC-48V, DC+24V và DC-48V/DC24V
Có tính năng phát hiện phân cực tự động và khả năng dự phòng nguồn điện kép.
Thông số kỹ thuật
Giao diện Quang C37.94
Số cổng: 1 cổng ( 1Tx, 1 Rx)
Tốc độ truyền: 2048kbps
Chuẩn: Quang IEEE C37.94
Khoảng cách truyền: 2KM đến 100KM
Bước sóng quang: 850nm/1310nm
Công suất cổng quang
Single-mode 1310/1550nm: ≥-9dB
Multi-mode 850nm:-18dBm
Multi-mode 1310nm:-25dBm
Receiver sensitivity range: -28dBm~-40dBm
Giao diện E1
Số cổng: 1 E1
Tương thích chuẩn: G.703
Tốc độ truyền: 2048Kb/s±50ppm
Mã hóa: HDB3
Trở kháng: 120 Ohms balanced / 75 Ohms Unbalanced
Jitter characteristics: Complies with G.742, G.823 recommendations
Input attenuation allowed: 0-6dBm
Điều kiện làm việc
Nhiệt độ hoạt động: -10 °C đến +60 °C
Nhiệt độ lưu trữ: -40 °C đến +85 °C
Độ ẩm trung bình: 95%
MTBF trung bình: > 100,000 giờ
Nguồn cấp: AC220V / DC-48V / DC+24V
Kích thước:
Loại desktop 216*140*31mm
Loại Rack 19inch 1U 485*140*45mm,
Din-Rail: 72*190*177mm/ 0.75kh
Rack 19inch 1u: 44*484*177mm/ 2.75kg
Thông tin chi tiết thiết bị
Mã model sản phẩm: GIS-E1C37
Chức năng: chuyển đổi giao diện quang IEEE C37.94 sang E1
Cổng dịch vụ: 01 cổng Quang IEEE C37.94 + 1 cổng E1
Giao diện nguồn: Tùy chọn DC+24V, DC-48V, AC220V, DC220V
Kích thước: (L×W×H)
Desktop 216*140*31mm, 0.75Kg
Rack 19inch 485*140*45mm, 2.75Kg
Mô hình ứng dụng
