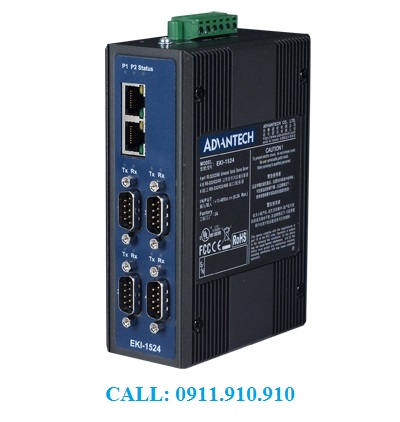

Bộ chuyển đổi 4 cổng Rs232/485/422 sang ethernet EKI-1524
Bộ chuyển đổi 4 cổng Rs232/485/422 sang ethernet
Bộ chuyển đổi tín hiệu RS232/485/422 sang Ethernet EKI-1521, EKI-1522 và EKI-1524 cung cấp 2 cổng Ethernet (mạng dự phòng) và bảng địa chỉ MAC cung cấp cho hệ thống mạng của bạn luôn ổn định. Bộ chuyển đổi EKI-1521, EKI-1522 và EKI-1524 kết nối các thiết bị nối tiếp RS-232/422/485 như là: PLC, meters, sensors, và barcode reader tới mạng LAN Ethernet qua địa chỉ IP. Kết nối với bất kỳ thiết bị nào có cổng Serial.
Hỗ trợ: COM port redirection (Virtual COMport), TCP Server, TCP Client and UDP mode. Với chế độ chuyển hướng cổng COM nó sẽ được chuyển hướng đến các thiết bị EKI-1521, EKI-1522 and EKI-1524 đảm bảo tương thích với các thiết bị nối tiếp cũ, tương thích với phần mềm hiện có. Với TCP server, TCP client, and UDP modes, EKI- 1521, EKI-1522 và EKI-1524 đảm bảo tương thích phần mềm mạng sử dụng chuẩn API. Ngoài ra bạn có thể giúp các thiết bị nối tiếp giao tiếp với thiết bị ngang hàng mà không cần máy chủ và chương trình phần mềm nào.
Chức năng chính của bộ chuyển đổi Serial sang ethernet
Cung cấp 2 cổng Ethernet 10/100Mbps cho mạng LAN dự phòng
Chuyển hướng cổng COM (Virtual COM), TCP and UDP operation modes
Có thể cài đặt tốc độ truyền, tốc độ tối đa đạt 921.6 kbps
Cho phép tối đa 5 máy chủ kết nối tới 1 cổng Serial
Cho phép tối đa 16 máy chủ truy cập dưới dạng máy khách
Chống phóng điện 15KV ESD, bảo vệ các tín hiệu nối tiếp
Cấu hình: Windows utility, Telnet console, and Web Browser
Hỗ trợ 32-bit/64-bit Windows 2000/XP/Vista/7/8/8.1/10, Windows Server 2003/2008/2012, and Linux
Tự động điều khiển luồng RS-485
Bảo vệ 2KV, tăng áp 4KV
Tiêu chuẩn đáp ứng
EMC: CE, FCC
EMI: FCC Part 15 Subpart B Class A, EN 61000-6-4, EN 55011/ EN 55032 Class A
EMS: EN55024,EN 61000-4-2 (Level 4), EN 61000-4-3 (Level 3), EN 61000-4-4 (Level 4), EN 61000-4-5 (Level 4), EN 61000-4-6 (Level 3), EN 61000-4-8 (Level 4)
Freefall: IEC 60068-2-32
Safety: UL 60950-1
Shock: IEC 60068-2-27
Vibration: IEC 60068-2-6
Môi trường làm việc
Độ ẩm hoạt động: 10 đến 95% RH
Nhiệt độ hoạt động: -10 đến +60°C (14 ~ 140°F)
Nhiệt độ lưu trữ: -20 đến +80°C (-4 ~ 176°F)
Cổng Ethernet
Chuẩn: IEEE 802.3, 802.3u, IEEE 802.3ab
Kết nối: RJ45
Số cổng: 2
Tốc độ: 10/100BaseT(X), Auto-sensing
Khuôn vỏ
Kích thước (W x H x D): 48.6 x 140 x 95 mm (1.91″ x 5.51″ x 3.74″)
Khuôn vỏ: Hợp kim, kim loại
Lắp đặt: Din-rail, treo tường
Trọng lượng: 555g
Nguồn nuôi
Operating Current: 0.7A @ 24V
Giao diện: Terminal block
Tiêu hao: 4.1W
Nguồn vào: 12~48VDC, dự phòng 2 nguồn vào
Giao diện Serial RS232/485/422
Đầu nối: DB9 male
Số cổng 4
Bảo vệ: 15KV
Dạng: RS232/485/422
Tốc độ: 50~ 921.6 kbps, any baud rate setting
Phần mềm
Cấu hình: Windows utility, Telnet console, Web Browser
Chế độ hoạt động: COM port redirection mode (Virtual COM), TCP/UDP server (polling) mode, TCP/UDP client (event handling) mode, Pair connection
Hỗ trợ: 32-bit/64-bit Windows XP/7/8/8.1/10, Windows Server 2003/2008/2008 R2/2012/2012 R2 and Linux
Thông tin đặt hàng
EKI-1521: 1-port RS-232/422/485 Serial Device Server
EKI-1522: 2-port RS-232/422/485 Serial Device Server
EKI-1524: 4-port RS-232/422/485 Serial Device Server
EKI-1521I: 1-port RS-232/422/485 Serial Device Server with wide operating temperature
EKI-1522I: 2-port RS-232/422/485 Serial Device Server with wide operating temperature
EKI-1524I: 4-port RS-232/422/485 Serial Device Server with wide operating temperature
EKI1521CI: 1-port RS-422/485 Serial Device Server with wide operation temperature and isolation
EKI1522CI: 2-port RS-422/485 Serial Device Server with wide operation temperature and isolation
EKI1524CI: 4-port RS-422/485 Serial Device Server with wide operation temperature and isolation
OPT1-DB9: D-Sub9 to Terminal Converte
