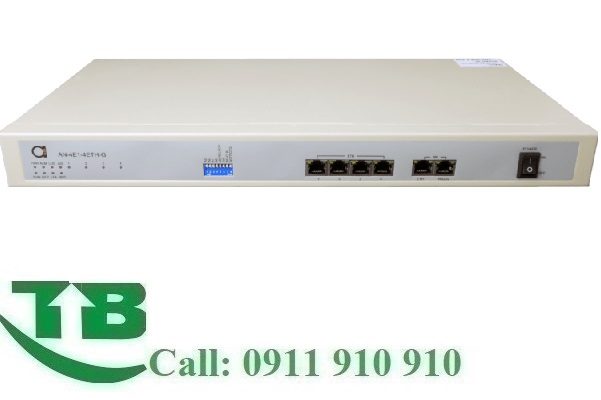

Bộ chuyển đổi 4 cổng E1 sang 4 cổng Ethernet AN-4E1-4ETH-G Ad-net

Bộ chuyển đổi 4 cổng E1 sang 4 cổng Ethernet AN-4E1-4ETH-G Ad-net

AN-4E1-4ETH-G thuộc dòng thiết bị chuyển đổi giao diện, tín hiệu E1 chuẩn ITU-T G.703 sang Ethernet của hãng Ad-net – Đài Loan sản xuất và được công ty chúng tôi nhập khẩu và phân phối tại Việt Nam. Thiết bị cung cấp 4 cổng E1 2.048 Mbps và 4 cổng Ethernet 10/100M, tùy chọn nguồn AC, DC hoặc dual AC, DC.

Thiết bị được thiết kế với các đầy đủ các tính năng quản lý, cấu hình mạng NMS chuyên nghiệp với GFP-F, VC (Kết nối ảo), hỗ trợ LCAS, SNMP, GUI…

Bộ chuyển đổi E1 sang Ethernet AN-4E1-4ETH-G của Ad-net thường được các nhà cung cấp dịch vụ viễn thông, công nghệ thông tin như VNPT, FPT, Viettel…sử dụng nhằm cung cấp kênh truyền E1/FE (Ethernet) cho khách hàng đầu cuối: các trạm biến áp, trung tâm dữ liệu …

Bộ chuyển đổi E1 – Ethernet được thiết kế với mức tiêu thụ điện năng thấp, khoảng nhiệt độ làm việc rộng, chi phí thấp, vận hành ổn định. Thiết kế không có quạt, dạng Rack 19inch 1U, dễ dàng cài đặt và sử dụng.

Chức năng chính AN-4E1-4ETH-G

Khuyến nghị đóng gói GFP-F G.7041.

Khuyến nghị về kết nối ảo (VCAT) và sơ đồ điều chỉnh dung lượng liên kết (LCAS) G.7042.

Khuyến nghị ánh xạ Ethernet tới nxE1 G.7043.

Đề xuất ánh xạ Ethernet sang E1 đơn G.8040.

Băng thông được tăng lên mà không làm hỏng dữ liệu Ethernet và có thể giảm đi mà không gây tổn hại gì thông qua việc quản lý; Các E1 ở phía cục bộ và phía xa có thể được sắp xếp tùy ý, chẳng hạn như cổng E1 từ xa 1 có thể giao tiếp với cổng E1 cục bộ

Hỗ trợ sử dụng không cân bằng băng thông – khi một số E1 không thể hoạt động bình thường (tức là băng thông gửi và nhận có thể lần lượt là 2E1 và 3E1).

Cung cấp kết nối E1 giữa hệ thống cục bộ và từ xa (được truy cập qua GUI). E1 tín hiệu nhánh loopback tự động phát hiện và cắt đứt; khi một số tín hiệu E1 được phát hiện là bị lặp lại, nó sẽ tạm thời không được sử dụng để mang tải trọng và khi vòng lặp bị hỏng, E1 này sẽ tiếp tục được sử dụng.

Chức năng loopback E1 từ xa/cục bộ sẽ thuận tiện cho việc kiểm tra đường E1 (bao gồm hệ thống truyền tải).

Hoàn thành cảnh báo có thể lựa chọn để hiển thị giữa cục bộ và từ xa.

Cơ sở dữ liệu cảnh báo lịch sử và hiện tại.

Thiết kế kích thước nhỏ chuẩn RACK 19inch 1U, tiêu thụ điện năng thấp.

Giao diện 4 cổng E1:

Hỗ trợ tự động loại bỏ và phục hồi các kênh E1 được sử dụng để mang tải. Các kênh E1 có cảnh báo khẩn cấp, chẳng hạn như LOS và LOF hoặc Tỷ lệ lỗi bit (BER) vượt quá 1E-6, sẽ tự động bị xóa và trong khoảng thời gian này, một số gói Ethernet có thể bị mất; Nó sẽ được tiếp tục lại khi lỗi được loại bỏ;

Hỗ trợ chức năng E1 BER Test được nhúng, để phát hiện bất kỳ kênh E1 nào gồm 4 kênh.

Khi sử dụng Bộ kiểm tra BER E1 nhúng thông qua lệnh CLI, kênh E1 cụ thể ở chế độ thử nghiệm không thể truyền tải dịch vụ E1, trong khi các kênh E1 khác không bị ảnh hưởng bởi thử nghiệm BER;

Độ trễ chênh lệch giữa hai trong số 4 E1 bất kỳ có thể lên tới 220ms; khi độ trễ chênh lệch thực tế vượt quá 220ms, cảnh báo sẽ được tạo và Ethernet bị cắt.

Dung sai jitter và đặc tính truyền jitter tuân thủ ITU-T G.823.

Giao diện 4 cổng Ethernet:

Bảng địa chỉ MAC 1024 và thời gian lão hóa 5 phút.

Chấp nhận các khung có độ dài từ 64 đến 1916 byte

Chức năng cài đặt Vlan dựa trên các thẻ tuân thủ IEE 802.1Q

Thống kê xuyên suốt các gói Ethernet dựa trên cổng, chẳng hạn như các gói lỗi.

Điều khiển luồng tạm dừng có thể cấu hình.

Giao diện Ethernet quang theo chuẩn IEEE 802.3u 100BASE-FX (có thể kết nối tới conver Quang) và giao diện Ethernet tuân theo chuẩn IEEE 802.3u 100 BASE-TX.

Theo mặc định, 4 cổng Ethernet chuẩn 10/100 BaseT, nhưng cũng có thể sử dụng các cổng loại FX quang với phạm vi lên tới 120 km.

Giao diện quản lý GUI

GUI thông qua cổng nối tiếp RS232 và TELNET

Quản lý thông qua SNMP

Thông số kỹ thuật

Cổng E1

Số cổng: 4E1

Mã hóa: HDB3

Giao diện: BNC hoặc RJ45

Trở kháng: 120ohm hoặc 75ohm

Tốc độ truyền: 2.048Mbps±50ppm

Chuẩn: ITU-T G.703、G.704、G.823

Cổng Ethernet

Số cổng: 4Ethernet

Giao diện: RJ45

Tương thích chuẩn: IEEE802.3,

Trở kháng: 120ohm

Tốc độ truyền: 10/100M

Chế độ làm việc: Full/Half duplex

Hỗ trợ tự động kết nối MDI/MDIX

Dung lượng bảng địa chỉ MAC: 1K

Thời gian lão hóa MAC: 5 phút

Độ dài khung tối thiểu: 64 bytes

Độ dài khung tối đa: 1916 bytes

Chức năng VLAN: Disabled as default, you can set VLAN’s from GUI

Điều khiển luồng: Enabled as default

Băng thông:  ≈n×E1（n=0～4), mặc định là 4×E1 ≈8.19Mbps

Điều kiện làm việc

Nhiệt độ làm việc:  5°C đến +65°C

Nhiệt độ lưu trữ:  -40°C đến +70°C

Độ ẩm làm việc: 5~95 % (không ngưng tụ)

Tiêu hao nguồn: 8W

Nguồn cấp tùy chọn:

DC: -48V (-36 to -72V)

AC:  90 to 260 VAC

Kích thước: 434mm×44mm×155mm

Trọng lượng: 2.0 kg

Tiêu thụ: 8W±10％

Khuôn vỏ: Sắt

Cài đặt: Rack 19inch 1U

Thông tin đặt hàng

AN-E1-ETH /AC              Bộ chuyển đổi E1 sang Ethernet 100M, E1 2048Kbps, 220VAC

AN-E1-ETH /DC              Bộ chuyển đổi E1 sang Ethernet 100M, E1 2048Kbps, 48VDC

AN-FE1-ETH /AC           Bộ chuyển đổi E1 sang Ethernet 100M, E1 N*64K, 220VAC

AN-FE1-ETH /DC/48      Bộ chuyển đổi E1 sang Ethernet 100M, E1 N*64K, 48VDC

AN-FE1-ETH /DC/24      Bộ chuyển đổi E1 sang Ethernet 100M, E1 N*64K, 24VDC

AN-4E1-4ETH-G/AC      Bộ chuyển đổi 4 cổng E1 sang 4 cổng Ethernet 100M, SNMP, 220VAC

AN-4E1-4ETH-G/DC      Bộ chuyển đổi 4 cổng E1 sang 4 cổng Ethernet 100M, SNMP, 48VDC

AN-4E1-4ETH-G/ACDC Bộ chuyển đổi 4 cổng E1 sang 4 cổng Ethernet 100M, SNMP, 220VAC + 48VDC

Mô hình kết nối
