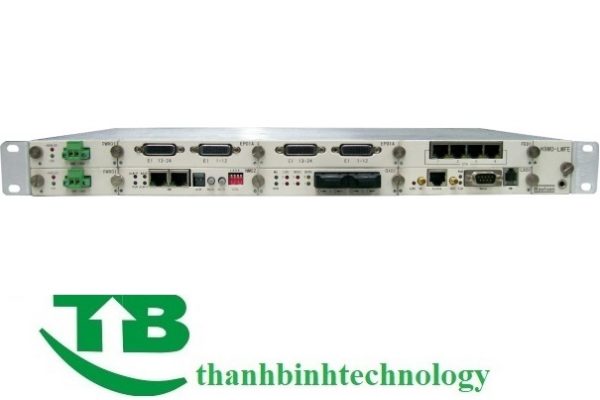

Thiết bị ghép kênh quang SDH/MSPP STM-1/STM-4/STM-16: H9MO-LMFE

Thiết bị tách ghép kênh quang: H9MO-LMFE mini MSTP

H9MO-LMFE là một trong những thiết bị tách ghép kênh quang chính được sản xuất bởi công ty Huahuan – China, MetroEdge-Express, trong dòng sản phẩm SDH / MSPP, H9MO-LMFE phát triển trên nền tảng SDH / MSPP nhỏ gọn (chỉ cao 1U), STM-1 / STM-4 / STM-16, hiệu quả, chi phí. Được thiết kế cho các ứng dụng trong tàu điện ngầm và truy cập mạng, cung cấp dịch vụ truyền dẫn TDM và các dữ liệu khác của các nhà cung cấp dịch vụ một cách hiệu quả.
H9MO-LMFE là một thiết bị SDH nhỏ gọn có thẻ, được thiết kế chủ yếu như một nút cổng giữa mạng SDH lõi và một số thiết bị CPE từ xa. Nó cũng có thể được sử dụng như một nút SDH ADM đa dịch vụ trong mạng vòng hoặc mạng lưới. Khung chuẩn 19”1U có 8 khe, với 2 khe cắm cho nguồn điện DC (1 + 1) / AC, 1 khe cắm cho thẻ quản lý mạng, 1 khe cắm cho  cổng Uplink STM-1 / STM-4 / STM -16 và 4 khe còn lại cho các dịch vụ (STM-1, Ethernet, E1, E3 / DS3, V.35 …)

Thiết bị tách ghép kênh quang: H9MO-LMFE mini MSTP

Hỗ trợ 1 + 1 MSP, bảo vệ SNCP

Kênh quản lý có thể là DCC / E1 / VC12

Hỗ trợ lên đến STM-16

E1 BERT test is embedded

Internal clock/external clock/line clock/clock holdover

Dịch vụ Ethernet hỗ trợ đóng gói GFP, nối ảo VC12 và LCAS, PVlan, 802.1Q Vlan

Dung lượng ma trận kết nối chéo lớn, hỗ trợ lên tới 46 * VC-4 của kết nối chéo đầy đủ cấp độ VC-4 và kết nối chéo đầy đủ 24 * VC-4 của VC-12 hoặc VC-3

64 remotesite’s Ethernet over 8*E1 aggregation

252 remotesite’s Ethernet over 1*E1 aggregation

64 Ethernet over SDH aggregation

H9MO-LMFE hỗ trợ các dịch vụ trên các cổng khác nhau:

STM-1o/STM-1e/STM-4/STM-16

GE/FE (Điện và Quang)

E1/V.35/E3/DS3

Thông số thiết bị tách ghép kênh quang SDH H9MO-LMFE

Dung lượng kết nối chéo:

High Order: 46*46 VC4s

Low Order: 1512*1512 VC12s

Chế độ: bidirectional, unidirectional, multicast/broadcast and loopback

Giao diện SDH

STM-1: 2 aggregation + 8 tributary STM-1  optical interfaces (Can be SFP)

STM-4: 2 aggregation STM-4 interface,, SFP

STM-16: 2 aggregation STM-16 interface, SFP

Kết nối: SC/PC or FC/PC or SFP

Spec: cS-1.1, S1.2, L-1.1, L-1.2, S4.1, S4.2, L4.1, L4.2, S16.1, S16.2, L16.1, L16.2, giao diện quang 2 chiều được hỗ trợ

Card dịch vụ

PWR01: Card nguồn DC-48V, 1+1 backup

PWR02A: Card nguồn 220VAC

PWR02B: Card nguồn 110VAC

NM02: Card quản lý mạng

OX01A: Card quang đôi STM-1

OX01Q: Card 4 cổng quang STM-4

OX01S: Card quang Dual STM-1 (SFP)

OX04A: Card quang Dual STM-4 (SFP)

OX16A: Card quang Dual STM-16 (SFP)

EX01: Dual STM-1 aggregation electrical card

OS01: Dual STM-1 tributary optical  card, SC or FC

OS01S: Dual STM-1 tributary optical  card, SFP

OS02: 2 Ethernet +Dual STM-1 tributary  optical card

OS02A: 2 Separate Ethernet +Dual STM-1  tributary optical card

OS03: 1 Ethernet +Single STM-1  tributary optical card

OS04A: Dual STM-4 tributary optical card

OP02: 2×E1+1×V.35 PDH card

OP03: 2×E1+1×100Base-Tx PDH card

OP05: 4×E1+1×100Base-Tx PDH  card

OP06: 4×E1 PDH card

EP01: 24×E1 (75W or 120W RJ45, occupies 2 slots)

EP01A: 24×E1 (120W, DB60)

EP03: 12×E1 (75W or 120W RJ45)

EP03A: 12×E1 (120W, DB60)

EP02: 1×E3/DS3

FE01: 4 FE over 4 VCG trunks (EoS)

FE02: 4 Fx over 4 VCG trunks (EoS), SFP

FE04: 4 FE over 1~16E1 (EoE)

FE05: 4 Fx over 1~16E1 (EoE), SFP

FE06: Ethernet aggregation, EOS, aggregation ratio: 8:2, dual  FE ports

FE06A: Ethernet  aggregation, EOS, aggregation ratio: 4:1, single FE port

FE07: EOE, Ethernet aggregation, aggregation ratio: 8:2, dual  FE ports

GX01A: EOS, Ethernet aggregation, aggregation ratio: 8:1, single GE electrical or optical port

GX02A: EOE, Ethernet aggregation, aggregation ratio: 8:1, single GE electrical or optical port

GX05: EOS, Ethernet aggregation, aggregation ratio: 16:1, dual GE electrical or optical port

GX06: EOE, Ethernet aggregation, aggregation ratio: 16:1, dual GE electrical or optical port

GXS06: Standard EOE, Ethernet aggregation, aggregation ratio:  16:1, dual GE electrical or optical port

EA05: EOS,  Ethernet aggregation, aggregation ratio: 16:1, no outer Ethernet port

EA06: EOE,  Ethernet aggregation, aggregation ratio: 16:1, no outer Ethernet port

EAS06: Standard EOE, Ethernet aggregation, aggregation ratio:  16:1, no outer Ethernet port

GE01: 2 GE Opitcal/Electrical port over 2 VCGs Trunk (VC-4  Level)

ED01: 2×V.35 Card (framed or unframed)

DX01: VC-4/VC-3/VC-12  level cross connection

DX02: Full 64E1 DS0 cross connection (2048×2048,64K)

LA01: Order wire and external clock card

Giao diện PDH:

Tối đa E1: 72 E1s

Max E3/DS3: 4 E3/DS3

Ethernet:

Giao diện: 10/100Base-Tx, tương thích IEEE 802.3

Tối đa giao diện FE: 16 FE ports (14 FE01 or FE02 cards support)

Đóng gói: ITU-T G.7041 (VCAT, GFP, LCAS)

V.35:

Tối đa giao diện: 8 V.35 interfaces (framed or unframed) DCE/DTE

Công suất kết nối chéo:

Uplink STM-1: High order 12×12 VC-4s, Low order 756×756 VC12s

Uplink STM-4: High order 16×16 VC-4s, Low order 1008×1008 VC-12s

Uplink STM-16: High order 46×46 VC-4s, Low order 1512×1512 VC-12s

Giao diện quản Lý:  10/100 Base-T (can be cascaded)

Giao diện EOW: Standard socket RJ11

Kích thước: 1U: 440 × 44 ×280 (mm)

Nguồn cấp: -48V DC / 220V AC

Tiêu hao: ≤40W

Nhiệt độ hoạt động: 0°C~50°C

Độ ẩm trung bình: ≤90 %(non-condensing)

Trọng lượng: ≤3.5 kg

Mô hình ứng dụng của bộ ghép kênh quang SDH:
